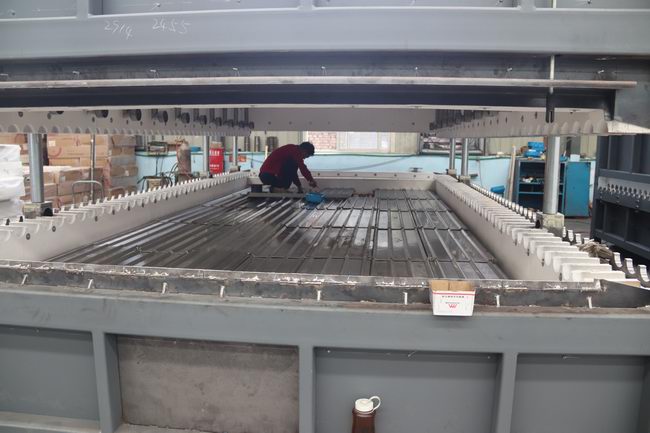

防火玻璃鋼化爐怎樣避免出現缺陷的玻璃

　　防火玻璃鋼化爐是利用物理或化學方法，在玻璃表面形成壓應力層、內部形成拉應力層;當玻璃受到外力作用時，壓應力層可將部分拉應力抵消，避免玻璃破碎，從而達到提高玻璃強度的目的。不僅如此，玻璃表面的微裂紋在這種壓應力下變得更加細微，也在一定程度上提高了玻璃的強度。在生產中，當玻璃鋼化爐需要加熱形狀接近正方形的玻璃時，建議采用低溫長時間的加熱方式。這是因為玻璃在加熱爐內的吸熱過程是從玻璃的邊部向中間逐漸傳遞的。如果加熱時間短，將會造成玻璃中間部位吸熱不夠，一種情況是出爐后炸裂，一種情況就是鋼化后玻璃彎曲呈球面狀。對于剛進玻璃鋼化爐的玻璃板容易產生的缺陷及糾正的辦法有哪些呢? 　　由于和輥道接觸的原因，玻璃下表面膨脹速度大于上表面，玻璃會出現向上彎曲變形，玻璃板的四周懸空而只有中間部位接觸輥道，造成接觸防火玻璃鋼化爐輥道部位的玻璃升溫快于懸空部位(熱傳導的原因)，四周懸空部分要等到玻璃板完全軟化后才會接觸輥道繼續吸熱，而此時玻璃板中間部位的熱量已遠遠大于玻璃的邊部，這就造成玻璃板中間部位由于溫度過高而嚴重變形，從而形成光畸變。 　　此時，就應適當開大玻璃鋼化爐上部對流風機轉速或調節上下爐溫，讓玻璃在防火玻璃鋼化爐內能迅速展平來糾正此問題。至于玻璃鋼化爐溫度的設定基本原則是，要鋼化的玻璃越薄，所需的溫度就越高，玻璃越厚，所需的溫度就越低，各種厚度的玻璃都有一定的升溫速度。

MORE

雙室對流鋼化爐停電、死機了怎么辦

　　雙室對流鋼化爐在生產過程中難免偶爾會出現一些問題，比如停電、死機等，今天申誠設備就給大家介紹一下遇到這兩種情況怎么辦： 　　1、停電： 　　雙室對流鋼化爐在生產過程中，如遇到停電時，按如下方法處理： 　　(1)迅速將玻璃播出爐體、如果玻璃凹陷在陶瓷輥道上時，用模板輕輕挑動，不要用力敲打。 　　(2)如果玻璃挑不出來，須立即降溫，等降溫下來再用力片刮除，或做其它處理。 　　2、死機： 　　在生產過程中，雙室對流鋼化爐也會出現些死機情況，一般有兩種情況： 　　(1)死機是玻璃剛進爐，主傳動停止轉動，說明玻璃超長。 　　(2)加熱時間不計時，處理方法：立即將玻璃播出鋼化爐爐體，斷電，重新啟動計算機。

MORE

玻璃鋼化爐的操作安全注意事項

　　玻璃鋼化爐又名玻璃鋼化設備，玻璃鋼化機組，鋼化爐，鋼化設備，鋼化機組等。其是利用物理或化學方法，在玻璃表面形成壓應力層、內部形成拉應力層;當玻璃受到外力作用時，壓應力層可將部分拉應力抵消，避免玻璃破碎，從而達到提高玻璃強度的目的。鋼化爐在鋼化的過程中，一般都會產生風斑和應力斑，風斑是在冷卻過程中，由于受冷不均而導致玻璃應力不均而形成的，其在某種特殊角度下觀察會看到玻璃表面呈明暗相間的條紋。應力斑也是因為應力不均造成的，比如在加熱過程中，爐邊部和中部存在溫差而導致應力不均。應力斑目前還沒有辦法完全避免，但設計良好的鋼化設備可以更大程度的減少應力斑的可見性。下面申誠設備就簡單說下鋼化爐的操作安全注意事項。 　　一、不可以在生產過程中切換工作模式，這樣將可能導致嚴重的工作邏輯錯誤，導致玻璃狀態丟失，玻璃持續在爐子里不出爐。 　　二、不可以在多工位的時候使用長度差較大的玻璃來工作，這樣將可能導致玻璃位置在玻璃鋼化爐里出現錯亂，導致出爐位置波動過大，一般尺寸控制在50mm范圍內。如果選用新規格務必等待前一個規格產品全部出爐結束后方可進行下一次生產。 　　三、檢修的時候務必將設備轉入系統待機模式，這樣設備部分動作還可以手動控制，但是系統不會自動運行生產流程的自動連續性動作。 　　四、玻璃鋼化爐系統檢修期間務必做好安全防護工作，有必要的位置作業可以按下急停按鈕及切斷電源工作。 　　注意鋼化爐操作，這樣才能更好的使用玻璃鋼化爐。鋼化爐是將普通平板玻璃加熱到接近玻璃熔點時，再進行快速冷卻，使普通玻璃表面產生應力而獲得高性能指標玻璃。有較高的機械強度，抗彎強度是同等厚度普通玻璃的4～5倍以上，抗劇變溫差能力是同等厚度普通浮法玻璃的3倍。撓度比一般玻璃大3～4倍，破碎后呈微小顆粒狀，可避免對人的傷害。 文章內容來源于玻璃鋼化爐廠家：http://www.anauh.com/

MORE

榮譽證書

MORE
